ISGB便拆立式管道离心泵
在线客服

  一、 ISGB便拆立式管道离心泵 产品简介:

  ISGB型便拆立式管道离心泵是在ISG型管道循环离心泵的基础上开发成功的一种结构新颖,技术先进的产品。

  该立式管道泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式管道泵靠电机轴承支撑的不足之处;采用水力模型的叶轮,消除了原立式管道泵轴向力大的不足之处;电机采用YE2,YE3等标准通用电机,解决原立式管道泵加长轴电机配套更换难的问题;另按照使用环境可选配普通电机(YE2,YE3)、防爆电机(YB3,YBX3,YBX4),变频电机(YVP系列)、变频防爆(YBBP系列)电机等电机品种;同时的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。管道离心泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式管道离心泵系列产品中属国内前列,各项技术居国内领先,是替代ISG型立式管道泵、IS型离心泵、S型双吸管道离心泵等常规各种离心泵的理想产品。

ISGB便拆立式管道离心泵

  二、ISGB型便拆立式管道离心泵产品特点:

  1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了泵房建筑投资30%一60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感,使产生品焕发艺术的魅力,可以和国外水泵厂家立式泵媲美。

  2、配用G内厂家生产的Y系列标准通用电机,运行平稳、噪音G低。

  3、轴承采用GJ品牌精密轴承,精度高、可靠性好、寿命长。

  4、叶轮采用90年代Z可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。

  5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。

  6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性G好。

  7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。

  8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

  三、ISGB型便拆立式管道离心泵工作条件:

  1、管道泵系统Z高工作压力为1.6MPa,即水泵吸入口压力+水泵扬程≤1.6MPa(水泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时水泵的过流部件和联接部件采用铸钢)。

  2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。

  3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。

  四、ISGB型便拆立式管道离心泵型号意义

ISGB型便拆立式管道离心泵型号意义

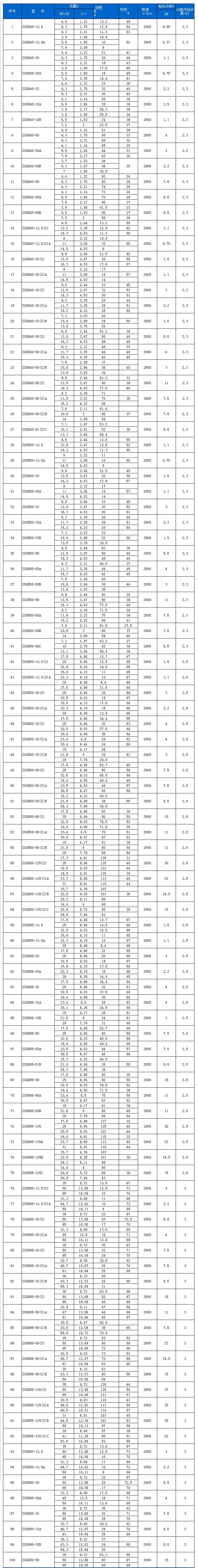

  五、ISGB型便拆立式管道离心泵性能参数选型表

ISGB型便拆立式管道离心泵性能参数表
ISGB型便拆立式管道离心泵性能参数
ISGB型便拆立式管道离心泵性能参数表

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

  六、ISGB型便拆立式管道离心泵(曲线图谱)

ISGB型便拆立式管道离心泵(曲线图谱)

  七、ISGB型便拆立式管道离心泵(结构图)

ISGB型便拆立式管道离心泵结构图

  备注:以上参数选型表只是ISGB便拆立式管道离心泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的管道离心泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于ISGB便拆立式管道离心泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2023年价格有任何问题,请您致电我公司24小时热线,我们将竭诚为您提供优质的服务。
